袋式除尘器在喷雾干燥塔上的利用
起源：2121非凡环保 颁布功夫：2023-02-01
本文通过对陶瓷行业喷雾干燥塔的烟气除尘系统的工作特点进行深刻分析，设计并造作了一个实用的节造系统，其职能齐全、结构简化，并对该节造系统的成功经验进行总结。
1、引言
在出产陶瓷地砖的喷雾干燥塔工序中，传统的除尘步骤是选取旋风除尘器除尘，但是该除尘步骤的成效不彻底。近年出处于清洁出产和节能减排的必要，各企业在此基础上增长使用了袋式除尘器。旋风除尘器用作粗滤，袋式除尘器用作细滤，二者左右开弓。固然投入增长了，但削减了喷雾干燥塔对大气层的粉尘排放量，同时可能使可用粉尘回收再利用，起到了两全其美的成效。
2、袋式除尘器工作道理与注明
袋式除尘器选取涤纶针剌毡滤料作为过滤资料（滤芯），透气机能强，除尘效能高。将其造作成一个个由金属骨架包裹的圆柱状中空的滤气组件（俗称布袋），把数个滤气组件（图1为三件）装进一个特造的箱体内，简称为气箱脉冲袋，如图1所示。而袋式除尘器是由多个这样的气箱脉冲袋组成。
气箱脉冲袋除尘器，选取反吹除尘法，不仅能净化通常的含尘硫气体，还能处置入口浓度达1300g/Nm3的含尘气体。烟气中所含的水蒸气由于其温度较高，在100℃左右，初呈气态 ；从喷雾塔出来后，温杜仔所降低，冷凝成水滴附在烟气中的尘粒上，出现雾状 ；进入气箱脉冲袋除尘器时尘粒即被捕集下来。
除尘清灰工作过程为：以一个袋为例，含尘气体由进口处直接进入气箱的袋室 ；由于有负压风机的引力驱作为用，含尘气体由表及里，自下而上，克服阻力，穿越滤芯达到上部箱体 ；粉尘就会被反对在滤器组件之表，幼的颗粒被吸附在滤芯的表表，大的颗粒直接掉到下面的灰斗中 ；经过过滤后的含有微尘的气体在脉冲提升阀处汇集，之后从出风口排出，此时就是干净的气体。这个工作过程如图1中的过滤状态所示，过滤状态就是对含尘气体进行除尘。当过滤工作达到一按功夫（或阻力达到预先设定值），清灰过程起头。其工作过程为：节造器发出信号，使脉冲提升阀关关，阻断排气 ；压缩空气脉冲阀开启，以大于0.5MPa的压缩空气经脉冲阀喷入净气室 ；并迅速膨胀入滤袋内，并产生抖擞为用，断根滤袋表侧表表上的粉尘，粉尘掉落到灰斗，如图1中的清灰状态所示。这个作为实现后（约莫6～15s），压缩空气脉冲阀关关，提升阀重新打开，该箱室的滤袋重新回到过滤状态。
喷雾塔的尾气中含有大量的粉尘和SO2等废气，经过旋风除尘和布袋除尘后的烟气的粉尘量可降到40mg/m3以下，比之前的8000mg/m3降低了两个数量级，成效极度显著。除下来的粉尘都是陶泥粉，能够回收利用。
本文中袋式除尘器由18个气箱脉冲袋组成。气箱脉冲袋必要定期断根滤芯表表的粉尘，预防梗塞。清灰时选取分箱（袋）清灰的方式，逐箱隔离、轮流进行，逐一按要求进行清灰直至*后一个箱室清灰结束，此为一个清灰周期。除尘器的脉冲喷吹宽度和清灰周期，是由清灰法式节造器自动节造陆续进行，从而保障了清灰的成效。
3、节造系统设计
在清灰过程中，气箱脉冲袋的提升脉冲阀和喷气脉冲阀的作为要亲昵共同。其作为流程是：先关断提升脉冲阀，再打开喷气脉冲阀 ；几秒之后进行压力检测 ；而后关断喷气脉冲阀，*后打开提升脉冲阀。系统输出信号，通过电磁阀来关断或开启这些脉冲阀，节造每个气箱脉冲袋的清灰过程。如此多多的输出口，笔者通过阵列的方式，简化输出口的数量，通过增长软件指令的措施来实现输出口的节造，并且其职能不会削减，如图2所示。
在本系统当选取西门子可编程节造器S7—226表带一个扩大�？镋M223，其中KA1～KA18是节造1～18号脉冲提升阀的中继，KA19～KA36是节造1～18号脉冲喷气阀的中继，这些都不成缺省。这36个中继若是用36个输出口来驱动，势必繁多。由于本文选取轮流清灰的工作特点，因而18个脉冲提升阀任何时辰只有一个作为，18个脉冲喷气阀任何时辰也只有一个作为，现只用Q1.0～Q3.3中的18个输出口，利用阵列即可实现对36个输出口的驱动。例如：若是要实现2号喷气阀KA20作为，只有法式中同时输出Q1.0和Q3.2就能够了。指令如下：
= Q1.0
= Q3.2
在本系统的设计过程中，思考到要自动检测每个袋的工作情况，出格是要检测布袋是否破损或者梗塞，因而必要PLC设定检测输入口。当布袋有破损时，在压缩空气喷气数秒之内，压力降落太快，用压力表可检测出它的压力会显著降低 ；压力过低，压力表输出一个检测信号（如KL）给PLC，进行报警并批示，以便实时处置。而在压缩空气喷气数秒之内检测压力过高，则暗示布袋被粉尘梗塞，压力降落太慢，过滤机能差了，压力表也会输出一个检测信号（如KH）给PLC，进行报警并批示，以便实时处置。如此多多的输入接口，须进行简化处置。如图3所示：本设计只必要有I3.2、I3.3和I3.6、I3.7及I4.4、I4.5这六个输入点，即可实现18个袋的超低压和超高压的共36个输入反馈信号。例如：5号袋发生分裂，当清灰喷气后，压力降低过快，压力表设定的*低限作为 ；输入�？榈氖淙氲鉏3.3能够通过KA5和KL5串联回路，捕获到此故障状态 ；并用法式软件分辨出来，由此产生的报警信号能够通过人机界面显示。
4、结论
通过对节造系统的简化措施，笔者成功地设计并造作了袋式除尘器的节造利用系统。不仅节俭了硬件的开销，并且提高了系统的工作靠得住性和不变性，获得了显著的经济成效。
1、引言
在出产陶瓷地砖的喷雾干燥塔工序中，传统的除尘步骤是选取旋风除尘器除尘，但是该除尘步骤的成效不彻底。近年出处于清洁出产和节能减排的必要，各企业在此基础上增长使用了袋式除尘器。旋风除尘器用作粗滤，袋式除尘器用作细滤，二者左右开弓。固然投入增长了，但削减了喷雾干燥塔对大气层的粉尘排放量，同时可能使可用粉尘回收再利用，起到了两全其美的成效。
2、袋式除尘器工作道理与注明
袋式除尘器选取涤纶针剌毡滤料作为过滤资料（滤芯），透气机能强，除尘效能高。将其造作成一个个由金属骨架包裹的圆柱状中空的滤气组件（俗称布袋），把数个滤气组件（图1为三件）装进一个特造的箱体内，简称为气箱脉冲袋，如图1所示。而袋式除尘器是由多个这样的气箱脉冲袋组成。

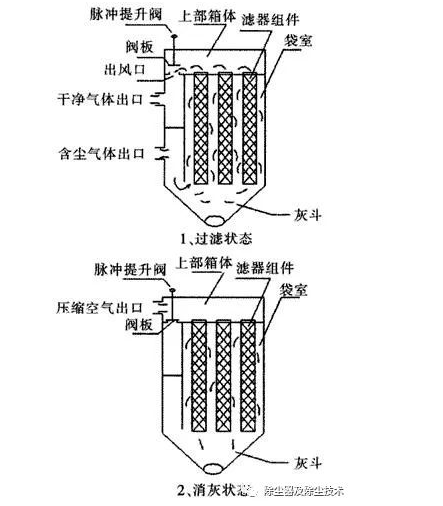

图1 气箱脉冲袋
气箱脉冲袋除尘器，选取反吹除尘法，不仅能净化通常的含尘硫气体，还能处置入口浓度达1300g/Nm3的含尘气体。烟气中所含的水蒸气由于其温度较高，在100℃左右，初呈气态 ；从喷雾塔出来后，温杜仔所降低，冷凝成水滴附在烟气中的尘粒上，出现雾状 ；进入气箱脉冲袋除尘器时尘粒即被捕集下来。
除尘清灰工作过程为：以一个袋为例，含尘气体由进口处直接进入气箱的袋室 ；由于有负压风机的引力驱作为用，含尘气体由表及里，自下而上，克服阻力，穿越滤芯达到上部箱体 ；粉尘就会被反对在滤器组件之表，幼的颗粒被吸附在滤芯的表表，大的颗粒直接掉到下面的灰斗中 ；经过过滤后的含有微尘的气体在脉冲提升阀处汇集，之后从出风口排出，此时就是干净的气体。这个工作过程如图1中的过滤状态所示，过滤状态就是对含尘气体进行除尘。当过滤工作达到一按功夫（或阻力达到预先设定值），清灰过程起头。其工作过程为：节造器发出信号，使脉冲提升阀关关，阻断排气 ；压缩空气脉冲阀开启，以大于0.5MPa的压缩空气经脉冲阀喷入净气室 ；并迅速膨胀入滤袋内，并产生抖擞为用，断根滤袋表侧表表上的粉尘，粉尘掉落到灰斗，如图1中的清灰状态所示。这个作为实现后（约莫6～15s），压缩空气脉冲阀关关，提升阀重新打开，该箱室的滤袋重新回到过滤状态。
喷雾塔的尾气中含有大量的粉尘和SO2等废气，经过旋风除尘和布袋除尘后的烟气的粉尘量可降到40mg/m3以下，比之前的8000mg/m3降低了两个数量级，成效极度显著。除下来的粉尘都是陶泥粉，能够回收利用。
本文中袋式除尘器由18个气箱脉冲袋组成。气箱脉冲袋必要定期断根滤芯表表的粉尘，预防梗塞。清灰时选取分箱（袋）清灰的方式，逐箱隔离、轮流进行，逐一按要求进行清灰直至*后一个箱室清灰结束，此为一个清灰周期。除尘器的脉冲喷吹宽度和清灰周期，是由清灰法式节造器自动节造陆续进行，从而保障了清灰的成效。
3、节造系统设计
在清灰过程中，气箱脉冲袋的提升脉冲阀和喷气脉冲阀的作为要亲昵共同。其作为流程是：先关断提升脉冲阀，再打开喷气脉冲阀 ；几秒之后进行压力检测 ；而后关断喷气脉冲阀，*后打开提升脉冲阀。系统输出信号，通过电磁阀来关断或开启这些脉冲阀，节造每个气箱脉冲袋的清灰过程。如此多多的输出口，笔者通过阵列的方式，简化输出口的数量，通过增长软件指令的措施来实现输出口的节造，并且其职能不会削减，如图2所示。

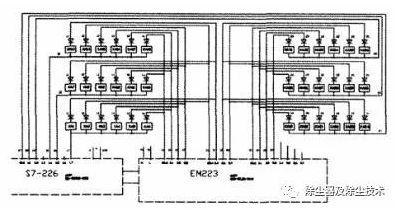

图2 输出阵列
在本系统当选取西门子可编程节造器S7—226表带一个扩大�？镋M223，其中KA1～KA18是节造1～18号脉冲提升阀的中继，KA19～KA36是节造1～18号脉冲喷气阀的中继，这些都不成缺省。这36个中继若是用36个输出口来驱动，势必繁多。由于本文选取轮流清灰的工作特点，因而18个脉冲提升阀任何时辰只有一个作为，18个脉冲喷气阀任何时辰也只有一个作为，现只用Q1.0～Q3.3中的18个输出口，利用阵列即可实现对36个输出口的驱动。例如：若是要实现2号喷气阀KA20作为，只有法式中同时输出Q1.0和Q3.2就能够了。指令如下：
= Q1.0
= Q3.2
在本系统的设计过程中，思考到要自动检测每个袋的工作情况，出格是要检测布袋是否破损或者梗塞，因而必要PLC设定检测输入口。当布袋有破损时，在压缩空气喷气数秒之内，压力降落太快，用压力表可检测出它的压力会显著降低 ；压力过低，压力表输出一个检测信号（如KL）给PLC，进行报警并批示，以便实时处置。而在压缩空气喷气数秒之内检测压力过高，则暗示布袋被粉尘梗塞，压力降落太慢，过滤机能差了，压力表也会输出一个检测信号（如KH）给PLC，进行报警并批示，以便实时处置。如此多多的输入接口，须进行简化处置。如图3所示：本设计只必要有I3.2、I3.3和I3.6、I3.7及I4.4、I4.5这六个输入点，即可实现18个袋的超低压和超高压的共36个输入反馈信号。例如：5号袋发生分裂，当清灰喷气后，压力降低过快，压力表设定的*低限作为 ；输入�？榈氖淙氲鉏3.3能够通过KA5和KL5串联回路，捕获到此故障状态 ；并用法式软件分辨出来，由此产生的报警信号能够通过人机界面显示。

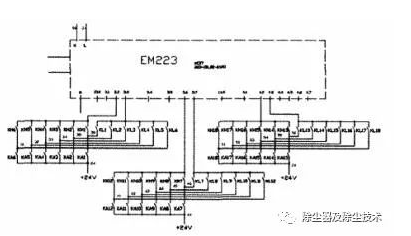

图3 输入阵列
4、结论
通过对节造系统的简化措施，笔者成功地设计并造作了袋式除尘器的节造利用系统。不仅节俭了硬件的开销，并且提高了系统的工作靠得住性和不变性，获得了显著的经济成效。
