常用VOCs治理技术汇总！附优弊端对比以及设备投资、运行成本
起源：2121非凡环保 颁布功夫：2022-08-24
对于VOCs废气治理达标排放，企业该若何选用结尾治理？这么多的VOCs治理技术，若何在对应VOCs排放工况选择相宜的技术？下面来汇总下目前VOCs治理技术的合用领域及相应特点，并对运行成本进行分享 。

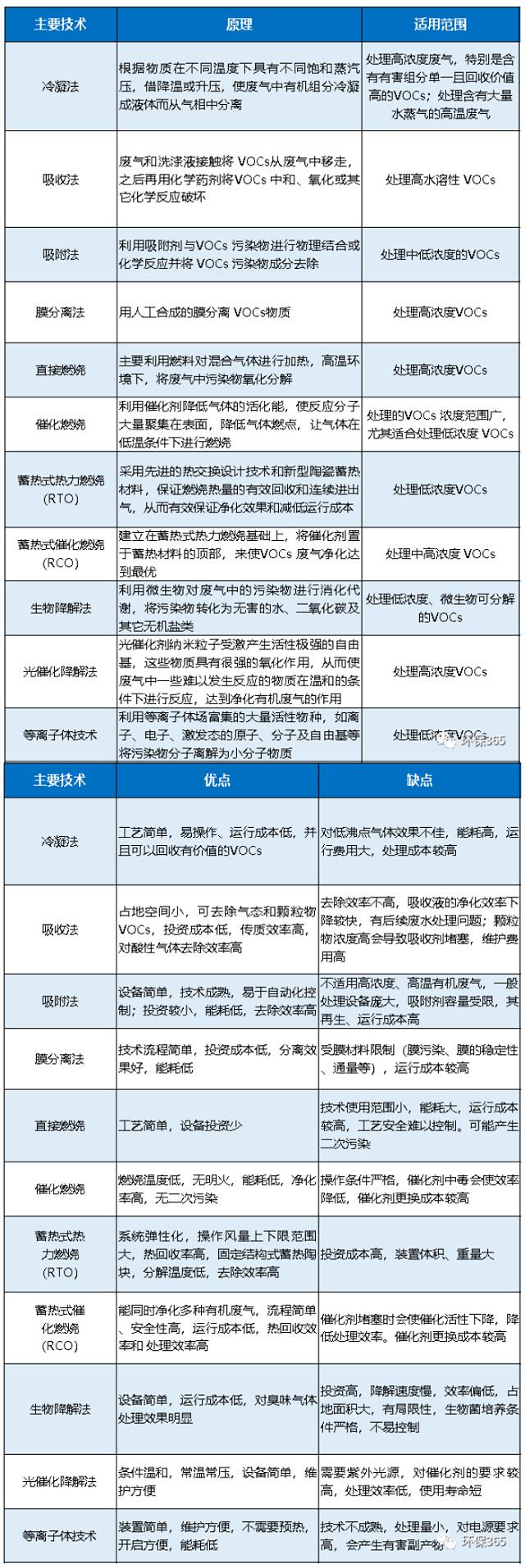

常用 VOCs 结尾治理技术
企业在进行技术选择时，应结合排放废气的浓度、组分、风量、温度、湿度、压力以及出产工况等，合理选择VOCs结尾治理技术 。现实利用中，企业通常选取多种技术的组合工艺，提高VOCs治理效能 。
对低浓度、大风量废气，宜选取活性炭吸附、沸石转轮吸附、减风增浓等浓缩技术，提高VOCs 浓度后净化处置；
对高浓度废气，优先进行溶剂回收，难以回收的，宜选取高温点火、催化点火等技术 。
油气(溶剂)回收宜选取冷凝+吸附、吸附+吸收、膜分离+吸附等技术 。
水溶性、酸碱 VOCs 废气通常选用多级化学吸收等处置技术，恶臭类废气还应进一步加强除臭处置 。
低温等离子、光催化、光氧化技术重要合用于恶臭异味等治理；
生物法重要合用于低浓度 VOCs 废气治理和恶臭异味治理 。
选取一次性活性炭吸附技术的，应定期更换活性炭，废旧活性炭应再生或处置措置 。
几种典型 VOCs 组合处置技术介绍
(1)VOCs循环脱附分流回收吸附技术该技术
选取活性炭作为吸附剂，选取惰性气体循环加热脱附分流冷凝回收的工艺对有机气体进行净化和回收 �；厥找和ü笮木旃ひ湛墒迪钟谢锏难防� 。
整个系统由来气预处置、吸附、循环加热脱附、冷凝回收和自动节造等重要部门组成 。含VOCs的气体通过预处置后进入吸附段吸附后达标排放，吸附段通常并联设置有吸附罐并通过切换阀节造实显禅体的陆续吸附操作 。吸附到设定水平的吸附罐通过切换阀切换形成再生循环回路 。循环回路可通过充入惰性气体置换系统内气体的方式削减气相中的含氧量，从而削减再生过程中某些类型溶剂的氧化副产品的天生 。通过循环风机和加热器可形成循环气流加热吸附罐进行脱附，同时通过度流冷凝系统冷凝回收溶剂 。
目前该技术成熟、不变，可实现自动化运行 。单元投资大体为9-24万元/千(m3/h)，回收的有机物成本700-3000元/t 。对有机气体成分的净化回收效能通常大于90%，也可达95%以上 。合用于石油，化工及造药工业，涂装、印刷、涂布，漆包线、金属及薄膜除油，食品，烟草，种子油萃取工业，及其他使用有机溶剂或C4-C12 石油烃的工艺过程 。
(2)高效吸附-脱附-点火 VOCs 治理技术
该技术利用高吸附机能的活性碳纤维、颗粒炭、蜂窝炭和耐高温高湿整体式分子筛等固体吸附资料对工业废气中的 VOCs 进行富集，对吸附鼓和的资料进行强化脱附工艺处置，脱附出的VOCs 进入高效催化资料床层进行催化点火或蓄热催化点火工艺处置，进而降解 VOCs 。
重要工艺流程蕴含预处置、吸附、脱附-点火三个阶段 。
①预处置：含 VOCs 废气在吸附净化前通常先经高效纤维过滤器或高效干湿复合过滤器过滤，对废气粉尘等进行拦截净化 。
②吸附阶段：去除尘杂后的废气，经合理布风，使其均匀地通过固定吸附床内的吸附资料层过流断面，在肯定停顿功夫内，由于吸附资料表表与有机废气分子间相互作用发生物理吸附，废气中的有机成份吸附在活性炭表表积，使废气得到净化；现实利用中，净扮装置通常设置两台以上吸附床，以确保一台处于脱附再生或备用，保障吸附过程陆续性，不影响现实出产 。
③脱附-点火：达到鼓和状态的吸附床应终场吸附转入脱附再生，脱附后的废气进入点火阶段，即 RTO或 RCO废气处置工艺 。
催化点火技术(RCO)是利用催化剂做中央体，使有机气体在较低的温度下，造成无害的水和二氧化碳气体 。
两种点火技术的去除率、达标能力是一致的，但也存在一些分歧 。
总的来说，RTO技术会产生二次传染，同时存在投资大、运行用度高、风险高档问题 。RCO技术拥有显著优势 。
目前该技术成熟、不变，可实现自动化运行 。设备投资根基上是200~300万元(以处置风量为50000m3/h)，运行用度30~50万元，主体设备寿命10~15年 。VOCs去除效能通常大于95%，可达98%以上 。在石油、化工、电子、机械、涂装等行业大风量、低浓度或浓度不不变的有机废气治理中得到利用 。
(3)冷凝与变压吸附联用 VOCs治理技术
该技术选取多级冷凝技术，使废气的有机成分在常压下凝固成液体析出，经净化后的废气进入吸附器进一步吸附富集，同时确保达标排放 。吸附鼓和后的吸附剂(活性炭、沸石等)等选取负压脱附方式再生吸附剂，并将高浓度 VOCs 送回前端冷凝装置 。
工艺流程重要蕴含冷凝和吸附两大单元 。冷凝单元通常设置三级冷凝，*级从常温冷凝到3℃、第二级从3℃冷凝到-35℃、第三级从-35℃冷凝到-70℃ 。第三级的冷凝余气返回*级前面的前置换热器，冷量回用，将进入回收处置装置的含VOCs废气预冷，有节能成效 。吸附单元通常配置吸附罐两只和脱附真空泵一台，以及用于切换吸附脱附的电动或气动阀门若干 。真空泵还必要建设冷却系统 。
冷凝与吸附联用技术可能克服单纯冷凝技术在利用过程中能耗大、运行成本高的景象，同时添补单纯吸附技术在利用过程中，设备体积大、吸附温升对安全运行有影响、持久运行吸附资料易失活等问题 。单元投资大体为0.4-0.8万/m3，单元幼时运行成本为0.08-0.2元/m3 。净化效能通常大于98% 。重要合用于石油化工、有机化工、油气储运等行业 。重要合用于储油库、炼油厂、石油化工厂等制品油/化工品装车油气回收；液体储罐呼吸气 VOCs 治理；油品、化工品船埠装船油气回收 。
(4)沸石转轮与蓄热点火VOCs治理技术
该技术选取高浓缩倍率沸石转轮设备将废气浓度浓缩 5-20倍，富集的废气进入点火炉或催化炉(RTO/RCO)进行点火处置，VOCs 被彻底分化成 CO2 和 H2O 。同时反映后的高温烟气进入特殊结构的陶瓷蓄热体，80-95%以上的热量被蓄热体吸收，使得出口气体温度降至靠近进口温度 。分歧蓄热体通过切换阀或者旋转装置随功夫进行转换，别离进行吸热和放热，对系统热量进行有效回收和利用 。
工艺流程重要由沸石转轮浓缩(吸附区域、脱附区域、冷却区域)、脱附系统、蓄热式点火系统(RTO炉体、陶瓷蓄热体、点火系统等)及节造系统等部门组成 。
①吸附脱附：沸石分子筛转轮分为吸附区、脱附区和冷却区三个职能区域，沸石分子筛转轮吸附浓缩系统利用吸附-脱附-冷却这一陆续性过程，对VOCs废气进行吸附浓缩 。*先，废气进入沸石分子筛转轮的吸附区，VOCs被沸石分子筛吸附除去，被净化后排出 。吸附在分子筛转轮中的VOCs，在脱附区经过约200℃幼风量的热风处置而被脱附、浓缩 。再生后的沸石分子筛转轮在冷却区被冷却，如此反复 。
②蓄热式点火：脱附后的高浓度幼风量废气进入蓄热式点火处置系统，*先进入蓄热室 A 的陶瓷介质层，陶瓷开释热量，温度降低，而有机废气吸收热量，温度升高，废气脱离蓄热室后以较高的温度进入氧化室 。在氧化室中，有机废气由点火器加热升温至设定的氧化温度800℃以上，使其中的VOCs分化成二氧化碳和水后排放 。
③废气流经蓄热室A升温后进入氧化室氧化，净化后的高温气体脱离氧化室，进入蓄热室B，开释热量，降温排出，而蓄热室B吸收大量热量后升温，同时排除蓄热室C 。循环实现后，进气与出气阀门进行一次切换，进入下一个循环，废气由蓄热室B进入，蓄热室C排出，排除蓄热室A 。如此交替 。由于废气已在蓄热室内预热，燃料耗量大为削减，运行成本大大降低 。
目前技术成熟、不变，可实现自动化运行 。单元投资大体为9-24万元/千(m3/h)，回收的有机物成本700-3000元/t 。热回收效能可达90-95%，处置效能可达95-99% 。重要合用于有机化工、石油化工、涂装、印刷等行业及大风量低浓度行业 。
(5)低浓度多组分工业废气生物净化技术
该技术利用高效复合职能菌剂与扩培技术，强化废气生物净化的反映过程，针对分歧类型废气利用新型的生物净化工艺，强化废气生物净化的传质过程，装填拥有高比表表积和生物固着力的生物填料，解决微生物附着难、系统运行不不变的问题 。
工艺流程以生物氧化为主、化学吸收为辅，重要通过生物处置去除废气中的绝大部门传染物，化学吸收单元则可在进气浓度发生异常时，为系统的不变达标排放提供进一步保障 。主体技术生物滴滤箱由滤床、营养液循环喷淋系统、参数节造系统等组成 。废气进入生物箱体后，通过附着在填料上的微生物的代谢作用，废气中的传染物被降解为单一的无机物 。其中，VOCs分化为CO2、H2O以及其他单一的无机物；含氮传染物中的氮元素转化为硝酸盐或氮气；含硫恶臭传染物中的硫元素转化为硫酸盐 。
此项技术合用领域广，合用于低浓度多组分工业废气排放节造，与传统生物技术相比，拓宽了生物处置法的利用领域 。运行治理方便，二次传染少 。工程主体设备投资约为250万元，年运行用度约35万元 。VOCs的去除率可达80-90%，对H2S的去除率可达95%以上 。重要用于低浓度多组分工业废气的处置 。
